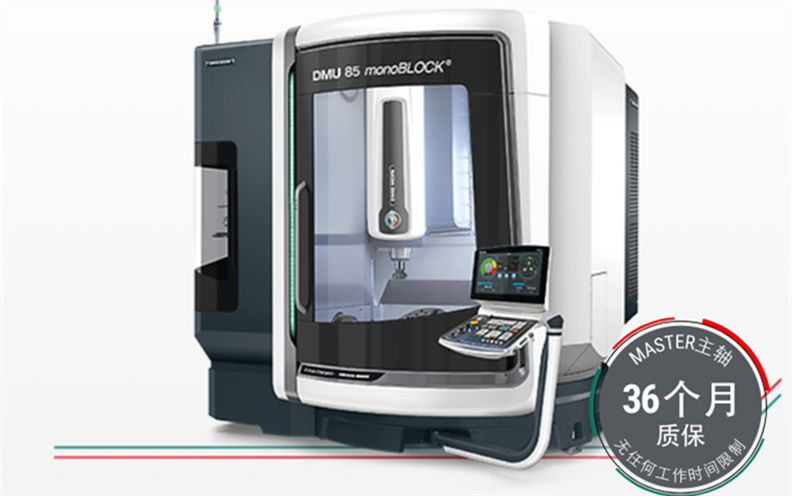

德马吉 DMG MORI DMU 85 monoBLOCK
时间：2019-10-08
德马吉 DMG MORI DMU 85 monoBLOCK
产品介绍
产品型号：DMU65monoBLOCK®、DMU75monoBLOCK®、DMU85monoBLOCK®、DMU105monoBLOCK®、
产品工件：轮胎模具、发动机舱盖模具、托盘托架、钢制刀塔、不锈钢高尔夫推杆、水下摄像机铝制外壳、铬镍铁合金材质的整体叶盘、钛合金结构件、培尔顿式叶轮、铝制叶轮、铸钢转向节、铝制液压件、钛合金膝关节、钛合金髋关节假体、铣刀刀盘、非标刀具
性能特点：
DMU65monoBLOCK®配全新设计的回转摆动工作台的5轴铣床，高动态性能的DMU65monoBLOCK®是第一台不仅拥有monoBLOCK®机床结构特有的超凡稳定性而且还拥有高速回转摆动工作台的机床，它是同类产品中占地最少的机床，只需7.5平方米。650×650×560mm(X/Y/Z)的加工区合理，易接近，空间大;该机床提供了全部铣削技术，还拥有极高扩展灵活性，从3轴应用到5轴应用和粗加工到精加工–一台机床适应各行业需求，极具价格竞争优势。
DMU65monoBLOCK®加工范围大，回转摆动工作台最大允许的工件直径ø840mm，高度500mm和最大重量1.000kg，刚性工作台的最大工件尺寸1.000×840×560mm和最大重量1.800kg，天车可从机床工作台中心的上方装件，标配接近性能和人机友好性：机床门1.430mm的开度，允许在加工的同时从正面装刀，配自动化系统后也能从正面全区接近占地少，安装面积仅7,5平方米。
DMU75monoBLOCK®最高特性的5轴联动加工技术，X轴行程750mm。750mm的X轴行程，NC数控回转摆动工作台，18,000rpm转速的电主轴和60位刀库：DMU75monoBLOCK®提供最高整体性能。它能加工840mm直径和600kg重量的工件，而占地不足8平方米。加工区还能从顶部轻松装件。HeidenhainiTNC530或Siemens840Dsolutionline的3D数控系统并带MPC(机床保护控制)使该机构成独一无二的5轴完整加工系统。
DMU75monoBLOCK®NC回转摆动工作台，SK40电主轴，18,000rpm，119Nm，35kW(40%DC)60位垂直链式刀库，SK40，3D数控系统：HeidenhainiTNC530HSCI或Siemens840Dsolutionline，机床防护控制(MPC)。
DMU85monoBLOCK®每一行业的新标杆，无论是5轴联动加工，高动态性能的高速加工，大扭矩的高性能加工还是三轴或五轴大切屑量的零件生产。全新monoBLOCK®机床加工的每一个零件都是精品。
DMU85monoBLOCK®加工范围大，回转摆动工作台最大允许的工件直径ø1.040mm，高度590mm和最大重量1.500kg，刚性工作台的最大工件尺寸1.200×1.040×650mm和最大重量2.000kg，天车可从机床工作台中心的上方装件，标配接近性能和人机友好性：机床门1.550mm的开度，允许在加工的同时从正面装刀，配自动化系统后也能从正面全区接近占地少，安装面积仅11,6平方米，SK50/HSK-A100均适用于DMU85monoBLOCK®。
DMU105monoBLOCK®一贯的高稳定性。monoBLOCK®新一代机型以其优异的刚性和稳定性使该系列机床拥有最高铣削性能，最高加工性能和极高精度。其高性能源于monoBLOCK®静止质量大和应用有限元技术(FEM)对机床进行详细优化的结果。对GGG60材质零件的重量优化使该机加工中的动态性能好。
DMU105monoBLOCK®加工范围大，回转摆动工作台最大允许的工件直径ø1.240mm，高度690mm和最大重量2.000kg，刚性工作台的最大工件尺寸1.400×1.240×690mm和最大重量2.500kg，天车可从机床工作台中心的上方装件，标配接近性能和人机友好性：机床门1.700mm的开度，允许在加工的同时从正面装刀，配自动化系统后也能从正面全区接近占地少，安装面积仅15平方米，SK50/HSK-A100均适用于DMU105monoBLOCK®。
技术参数：
|
机床型号 |
|
DMU65monoBLOCK® |
DMU75monoBLOCK® |
DMU85monoBLOCK® |
DMU105monoBLOCK® |
|
加工区 |
|||||
|
X/Y/Z轴 |
mm |
735(650*)/650/560 |
750/650/560 |
935(850*)/850/650 |
1.135(1.050*)/1.050/750 |
|
加工区体积 |
dm3 |
237 |
|
470 |
827 |
|
工作台/装夹面/工件 |
|||||
|
刚性工作台 |
|
Standard |
- |
Standard |
Standard |
|
工作台尺寸（L×W） |
mm |
1.000×650 |
- |
1.200×850 |
1.400×1.050 |
|
最大库容 |
kg |
1.800 |
- |
2.000 |
2.500 |
|
最大工件尺寸 |
mm |
1.000×840 |
- |
1.200x1.040 |
1.400×1.240 |
|
最大工件高度 |
mm |
560 |
- |
650 |
750 |
|
回转摆动工作台 |
|||||
|
回转摆动工作台 |
|
Option |
Standard |
Option |
Option |
|
托盘/工作台 |
mm |
ø650in800×650 |
ø650in800×650 |
ø850×750in1.000×750 |
ø1.050×850in1.200×850 |
|
最大库容 |
kg |
600 |
600 |
1.000 |
1.500 |
|
最大工件尺寸 |
mm |
ø840 |
ø840 |
ø1.040 |
ø1.240 |
|
最大工件高度 |
mm |
500 |
500 |
590 |
690 |
|
主驱动（标配） |
|||||
|
回转转速 |
rpm |
10.000 |
18.000 |
10.000 |
10.000 |
|
扭矩（S640%） |
Nm |
83 |
110 |
83 |
83 |
|
功率（S640%） |
kW |
13 |
35 |
13 |
13 |
|
换刀器 |
|||||
|
夹刀 |
|
SK40 |
SK40/HSK-A63 |
SK40 |
SK40 |
|
刀库 |
pockets |
30/Kette |
60/Kette |
30/Kette |
30/Kette |
|
直径（空相邻刀位） |
mm |
160 |
160 |
160 |
160 |
|
长度 |
mm |
315 |
315 |
315 |
315 |
|
重量 |
kg |
8 |
8 |
8 |
8 |
|
屑到屑换刀时间 |
sec. |
4,9 |
4,9(HSK-A63) |
5,9 |
6,8 |
|
夹刀 |
|
– |
– |
SK50HSK-A100 |
SK50HSK-A100 |
|
刀库 |
pockets |
– |
– |
60 |
60 |
|
直径（空相邻刀位） |
mm |
– |
– |
160 |
160 |
|
长度 |
mm |
– |
– |
315 |
315 |
|
重量 |
kg |
– |
– |
20 |
20 |
|
直线轴（X/Y/Z） |
|||||
|
进给速度 |
mm/min |
40.000 |
40.000 |
40.000 |
40.000 |
|
快移速度 |
m/min |
40 |
40 |
40 |
40 |
|
加速度 |
m/s2 |
6 |
6 |
6 |
6 |
|
进给力(X/Y/Z) |
kN |
7/13/10 |
7/13/10 |
14/20/14 |
14/20/14 |
|
滚柱驱动（X/Y/Z） |
mm |
45 |
45 |
55 |
55 |
|
滚珠丝杠驱动（X/Y/Z） |
mm |
40/50/50 |
40/50/40 |
50/50/50 |
50/63/50 |
|
Pmax.(X/Y/Z)–VDIDGQ3441 |
µm |
8 |
8 |
8 |
9 |
|
Psmax.(X/Y/Z)–VDIDGQ3441 |
µm |
5 |
5 |
5 |
5 |
|
机床技术参数 |
|||||
|
机床本机占地面积，不包括排屑器和ICS（内冷系统） |
approx.m2 |
7,5 |
7,5 |
11,6 |
15 |
|
机床高度（基本型） |
mm |
2.884 |
2.884 |
3.165 |
3.294 |
|
机床重量 |
kg |
9.700 |
|
12.000 |
16.000 |
|
控制系统 |
|||||
|
DMGERGOline®控制面板配HeidenhainiTNC530 |
|||||
|
DMGERGOline®控制面板配Siemens840Dsolutionline |
|||||
