米克朗 MIKRON 高速铣床HSM500
时间：2019-10-08
米克朗 MIKRON 高速铣床HSM500

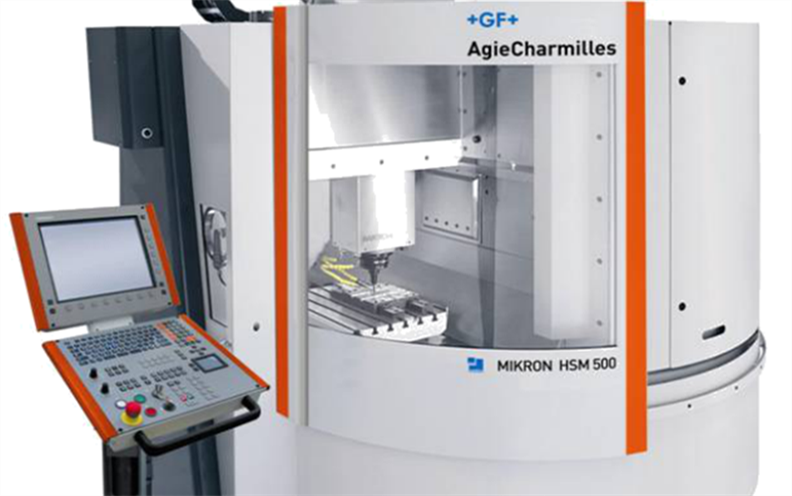

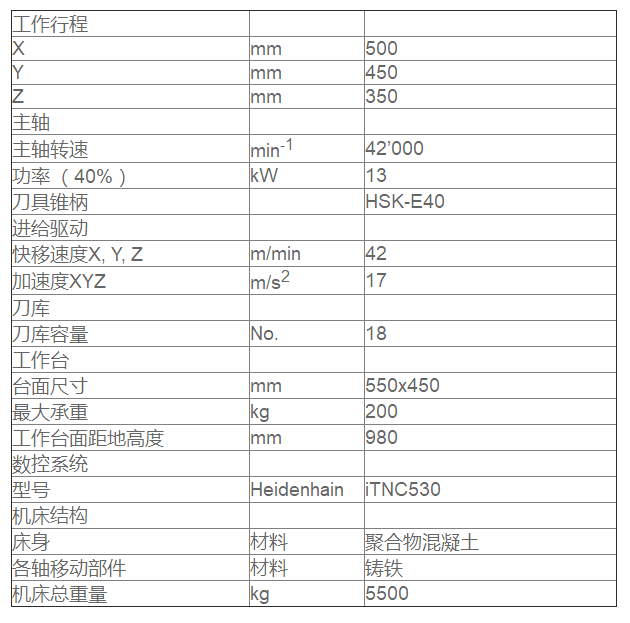

主要技术参数
机床结构
轴结构
机床采用龙门式结构。 坚固的人造大理石的床身确保了机床运行和加工时最佳的吸振性。各移动轴均采用高刚性、低摩擦的线性滚动导轨。杜绝了爬行现象并确保了高的耐久性。
机床工作台由铸铁铸造而成，采用合理的加强筋以保证高的刚性,滚动导轨的滑块和滚珠丝杠的螺母都直接集成在工作台上。工作台为平行T型槽状。
重量经优化设计的Z轴溜板保证了粗加工时的切削能力，而且这种箱式的主轴溜板也确保了高的加工精度
工作行程
| X- 轴 | 500 mm |
| Y- 轴 | 450 mm |
| Z- 轴 | 350 mm |
线性导轨
机床所有的线性轴都采用高刚性的直线滚动导轨。每根导轨上有2个滑块，每个滑块内有6排滚珠，确保了极高的动态性能和加工精度。该导轨系统摩擦力极小，并有良好的精度保持性，保证机床在整个寿命中的高精度。
长效润滑
所有线性导轨及滚珠丝杠均采用环保型免维护长效油脂润滑系统，确保了持续稳定的驱动力和机床整个寿命内的高精度，同时避免了润滑油造成的污染。滚珠丝杠必须按照润滑维护指南定期进行润滑。
驱动系统
各轴均由大直径的滚珠丝杠通过交流伺服电机经齿形带驱动。直径36mm的滚珠丝杠经过预拉伸并两端固定安装。进给轴经优化设计适于高速切削，所有轴的进给加速度均可达到1g。高动态性能的带水冷却的交流伺服电机和大螺距的滚珠丝杠相连提供了最佳的动态性能并达到最高的轮廓精度。所有轴均安装了高分辨率的线性光栅尺确保了加工过程中的高精度。
|
MIKRON HSM 500 |
|
| 最大加速驱动力 X, Y | 8.35 kN / 5.15 kN |
| 最大加速驱动力 Z | 4 kN |
| 快速移动 X, Y, Z | 42 m/min |
控制和检测系统
检测系统
密封的海德汉高分辨率光栅尺不会受到灰尘、切屑和冷却液的污染，确保高的加工精度。铝制的密封盒和弹性密封垫保护光栅尺、扫描头和导轨不受污染。扫描头在低摩擦的导轨上移动，通过联结器与机床移动部件联结。柔性联结器能补偿光栅尺和机床导轨之间不可避免的同步误差。光栅尺步距为 0.02 μ，可以保证数控系统 0,1μ的分辨率。高压气体保护装置保护光栅尺不受灰尘、切屑等的污染。
