瑞士 米克朗 五轴加工中心 HEM700U
时间：2019-09-18
瑞士 米克朗 五轴加工中心 HEM700U

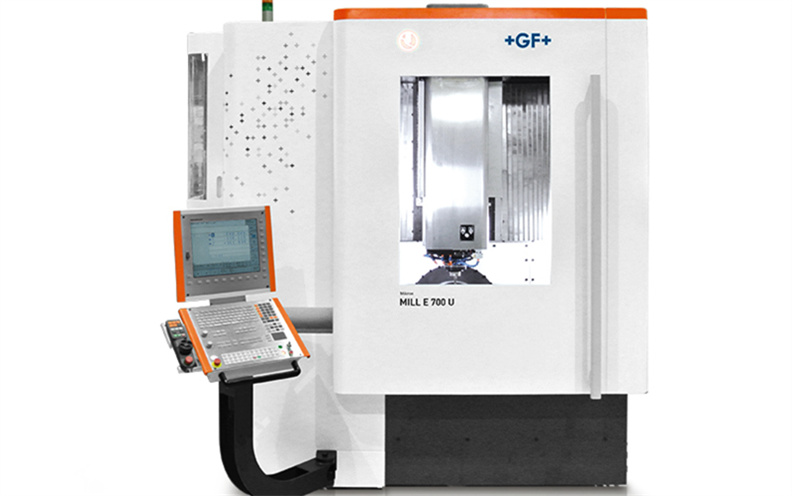

瑞士米克朗GF加工方案五轴加工中心HEM700U
Mikron MILL E U系列是MIKRON HEM U系列的升级产品。它采用更稳固的机床底座，提供更大的加工空间，且具备更卓越的加工性能。该系列机床的回转角度范围达-120°到+60°，回转倾斜工作台上可装载重达450 kg的工件，因此相对于目前市场上的其它机床，它能帮助用户加工多样化的零件和模具。机床采用高刚性且高稳定性的C型铸铁床身结构。凭借大尺寸导轨、双支撑回转工作台以及更好的排屑速度，该机床能生产出高质量的工件，并确保工艺稳定性。Mikron MILL E U系列是汽车、能源和发电以及通用机械行业中，需要面对诸多不同需求的外协加工工厂和零件制造企业的最佳选择。全新的MIKRON HEM 500U/HEM700U 5轴联动加工中心是专为精密复杂零件加工而设计的。
机床沿用高刚性的床身结构，配置扭矩电机直接驱动的回转摆动工作台，以及Step-Tec新的20000转/分高性能电主轴和海德汉iTNC530高性能数控系统，各种高性能部件确保高性能的5轴联动加工。
HEM U 5轴联动加工中心：联动无限，直驱成功！
1.坚固的落地床身，三根线性轴都通过刀具移动实现，双臂支撑旋转摆动工作台；
2.高刚性，高精度；
3.扭力电机直接驱动的回转摆动工作台-无限制的5轴联动，满足复杂高精度零件的加工；
4.两种不同主轴可选，12000rpm或20000rpm-增加了机床的通用性；
5.各个轴的合理分布，可以加工大的工件-增加了加工的灵活性；
6.可选配自动化交换装置-减少非加工时间，大大提高了加工效率；
7.良好的人机工程学设计-易于接近、操作舒适、可视性好；
8.选配各种智能加工模块-保障加工的可靠性，并大幅削减加工成本。
主要技术参数： 单位： 型号：HEM500U 型号：HEM700U
行程 mm
纵向X500
横向Y450
垂直Z400
纵向X700
横向Y600
垂直Z500
摆动轴B ° -65/+110 -65/+110
旋转轴C ° nx360 nx360
工作台尺寸 mm 500，平行T型槽 630，平行T型槽
快移速度（X、Y、Z） m/min 30 30
主轴转速 RPM 12000/20000 12000/20000
控制系统
海德汉
Heidenhain iTNC 530
